【DIY】ビルトイン食洗機は自分で交換できる？プロの取り付け手順を紹介

キッチン床に養生シートを敷く

ビルトイン食洗機交換時はキッチンの床に傷がつかないように養生シートを敷いて作業します。養生シートがない場合はダンボールなどで代用し、養生の下に細かなゴミが入り込まないように注意しながら進めます。

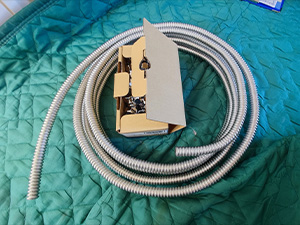

DIYに必要な工具や部材を確認しておく

ビルトイン食洗機の交換にはモンキーレンチ、ドライバー、電動ドリルなど多くの工具が必要となります。
作業前に必要となる工具や部材が揃っているか確認しておくとスムーズです。

必要に応じて引き出しを取り外す

シンク下に食洗機用止水栓があり、コンロ下にコンセントが設けられている場合は、それぞれの引き出しを一旦取り外します。食洗機下部に止水栓、コンセントがある場合は食洗機部分だけで作業ができるので引き出しの一時取り外しは不要です。

専用の止水栓で給水を止める

ビルトイン食洗機専用の止水栓で給水を止めます。食洗機専用止水栓が設けられていない場合は屋外にある水道メーターのバルブを閉めて、宅内への給水を止めます。

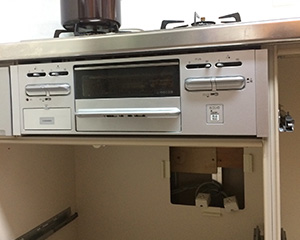

電源の供給を止める

ビルトイン食洗機のコンセントを抜いて、電源供給を止めます。
食洗機本体下にコンセントがある場合は、コンセントを引き抜いた後、差し込み口にホコリが入らないようにテープを貼っておきます。

食洗機本体下にコンセントがない場合は、コンロ下の奥にある点検口を開けると裏側にコンセントが設けられていることが多くあります。（点検口の留め金は失くさないように注意）

給水配管と排水配管を取り外す

ビルトイン食洗機の給水及び排水配管を取り外します。排水管が本体後部にある場合、排水ジョイントの取り外しは食洗機を撤去した後に行います。配管を取り外すと排水から匂いが上がってきますが、新たに設置する食洗機の排水配管を接続すれば匂いは止まります。給水を外すと残水がこぼれるのでバケツなどで受けておきます。
給水配管の取り外しや接続にはモンキーレンチを使用します。

ビルトイン食洗機を撤去する

下部配管カバーを取り外し、固定ビス2ヶ所をドライバーで外します。ビルトイン食洗機本体を手前に引き出すと取り外すことができます。
重量があるので、作業時は充分にご注意ください。

食洗機の搬出後に台枠も撤去する

故障しているビルトイン食洗機は本体内部に残水が多く残っていることもあるので、斜めに持つと漏れてしまことがあります。床やその周辺を汚さないように、故障しているビルトイン食洗機を搬出する際はできるだけ平行に持って搬出します。
その後、台枠を撤去します。

床や周辺を清掃する

普段清掃が出来ない場所なので、食洗機本体を撤去した際は合わせて掃除することをおすすめします。掃き掃除の他、拭き掃除が出来そうなら中性洗剤等で汚れを落とします。

台枠を組み立てる

施工説明書をご覧のうえ、新たに設置するビルトイン食洗機の台枠をドライバーなどを使用しながら組み立てていきます。

台枠の寸法を設置箇所に合わせて調整する（高さ）

台枠の組み立てが出来たら、設置場所に合わせて最適な高さ寸法に調整します。台枠の脚部部分で調整し、横、奥行き全ての面で水平が保てているか水平器で確認します。

台枠の寸法を設置箇所に合わせて調整する（前後）

左右の引き出しを元に戻し、配管カバーを取り付けた台枠を設置場所に置いて前後の調整を行います。配管カバーは構造上、上部より下部が手前に若干出っ張っています。食洗機本体の扉面は配管カバーの上部面と合うので、左右引き出し扉の面は、配管カバーの上部面と合わせると出面が揃いやすくなります。

台枠を固定する

前後の出面位置が決まったらインパクトドライバー(電動ドリル)などを使って台枠の固定を行います。配管カバーを取り外し、左右をビス固定。左右4ヶ所、合計8ヶ所にビス固定穴が設けられていますが、内2ヶ所ずつ、合計4ヶ所をビス固定します。奥側の左右どちらかに転倒防止金具を取り付けます。

新しい食洗機に給排水及び電源を接続する

食洗機本体を設置場所の前まで移動させて給水・排水及び電源の接続を行います。ホースやコンセントコードの長さが足りない場合は、ビルトイン食洗機設置後に各配管の接続を行います。この場合、各種ホース・コードを手繰り寄せる必要があるので、手の届きやすいところに配置しておきます。

食洗機を台枠の上に取り付ける

ビルトイン食洗機を台枠の上に取り付けします。後部までスライドさせる際に排水ホースなどが後部固定金具に挟まれないように注意して押し込みます。定位置まで押し込めたら前面部を専用固定金具にてビス固定します。

蹴込み板を取り付ける

同梱の蹴込み板を高さに合わせてカッターナイフ等でカットします。前後出面を調整して取り付けます。

必要に応じてドアパネルを取り付ける

食洗機にドアパネルを取り付ける際はズレ防止のために両面テープを利用が有効です。電動工具ではなく手回しドライバーを使用するようにしてください。電動工具で締めると必要以上に締め付けられ、パネルを押さえる枠が破損する恐れがあります。ドア面材の下穴を開けるには電動工具を使用します。

試運転を行い正常に作動するかを確認する

試運転を行い、各接続（給水・排水）部から水漏れが起きていないか触ってチェック。漏水がなければ設置は完了となります。
念の為、2回ほど回しておきます。内部の排水部に臭気止めの水が溜まっている（封水）状態が正常です。

キッチン床に養生シートを敷く

ビルトイン食洗機取り付け時はキッチンの床に傷がつかないように養生シートを敷いて作業します。養生シートがない場合はダンボールなどで代用し、養生の下に細かなゴミが入り込まないように注意しながら進めます。

DIYに必要な工具や部材を確認しておく

ビルトイン食洗機の後付けにはモンキーレンチ、ドライバー、電動ドリルなど多くの工具が必要となります。
作業前に必要となる工具や部材が揃っているか確認しておくとスムーズです。

シンク下にある引き出しを撤去する

シンク下で給水分岐を行うため、横のシンク下引き出しを一時撤去します。

設置予定の場所にあるキャビネットを撤去する

設置場所のキャビネットを解体撤去します。新築マンションに採用されている木製タカラスタンダードキッチンの場合、解体しなくてもそのままの形で抜き出せることもありますが、通常は解体が必要です。左右のキャビネットに傷がつかないように注意して解体します。

キッチンの止水栓を閉める

シンク下のキッチン蛇口に繋がる給水及び給湯の止水栓を閉めます。止水栓が設けられて居ない場合は屋外にある水道メーターのバルブを閉めて、宅内への給水を止めます。

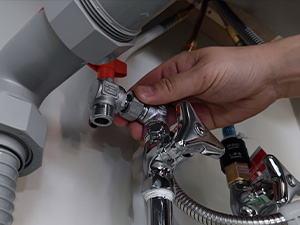

片ナットチーズを取り付ける

シンク下にあるキッチン蛇口の給湯止水栓の2次側に片ナットチーズを取り付けます。ゴムパッキンでも大丈夫ですが、給湯分岐の場合は、より耐熱温度の高いノンアスパッキンが有効です。配管を外すと残水がこぼれるのでバケツなどで受けておきます。食洗機専用の止水栓設置が必要になります。この時点で止水栓を取り付けておくと作業がしやすくなります。

給水配管距離を確認する

片ナットチーズから食洗機下部までの給水配管距離を測ります。長すぎると配管スペース内にうまく収まらなくなるので丁度いい長さを判断します。

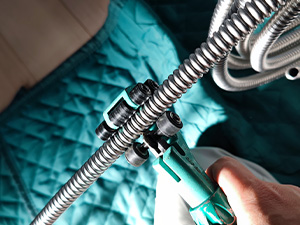

ステンレスフレキ管の長さを調整する

長さが決定したらステンレスフレキ管をパイプカッターでカットします。

ツバ出し処理を行う

袋ナットを入れて、両端をツバ出し機でツバ出し処理します。

排水配管を分岐させる

ビルトイン食洗機の排水接続先を確保するため、排水配管分岐を行います。今回はパナソニックから販売されている簡易排水キットを利用し、シンク下の排水トラップ下配管より配管を分岐します。

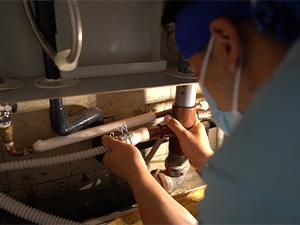

塩ビ管を使って配管する

食洗機排水配管を所定位置までHT（耐熱）塩ビ管を利用して配管します。配管分岐位置によってはエルボ配管等必要になります。

キャビネットに穴を開ける

ビルトイン食洗機まで配管を通すための穴をシンク下キャビネットに開けます。この作業にはインパクトドライバーとホルソーが必要です。

フレキホースを取り付けて穴を通す

シンク下にあるキッチン蛇口の止水栓二次側に取付けた片ナットチーズに作成したフレキホースを取り付け、前項であけた穴を通して食洗機下部まで配管します。

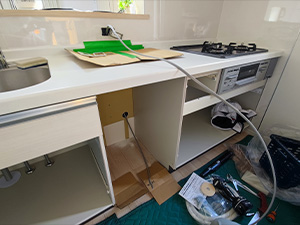

100V専用電源を確保する

ビルトイン食洗機は消費電力は高くないものの、専用回路配線が必要になります。マンションの場合、食洗機設置場所の近くに専用コンセントが用意されていることが多くありますが、戸建ての場合はビルトイン食洗機の設置を想定していないため、分電盤から配線する必要があります。

新規配線については家屋の構造上、一部またはその全部が露出配線となる可能性があります。

床や周辺を清掃する

普段清掃が出来ない場所なので、食洗機を設置する前に清掃しておきます。掃き掃除の他、拭き掃除が出来そうなら中性洗剤等で汚れを落とします。
新築で汚れが無い場合は、省略しても問題ありません。

台枠を組み立てる

施工説明書をご覧のうえ、新たに設置するビルトイン食洗機の台枠をドライバーなどを使用しながら組み立てていきます。

台枠の寸法を設置箇所に合わせて調整する（高さ）

台枠の組み立てが出来たら、設置場所に合わせて最適な高さ寸法に調整します。台枠の脚部部分で調整し、横、奥行き全ての面で水平が保てているか水平器で確認します。

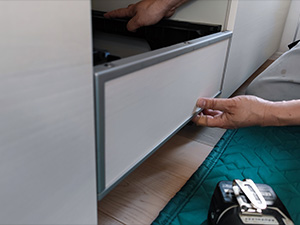

台枠の寸法を設置箇所に合わせて調整する（前後）

左右の引き出しを元に戻し、配管カバーを取り付けた台枠を設置場所に置いて前後の調整を行います。配管カバーは構造上、上部より下部が手前に若干出っ張っています。食洗機本体の扉面は配管カバーの上部面と合うので、左右引き出し扉の面は、配管カバーの上部面と合わせると出面が揃いやすくなります。

台枠を固定する

前後の出面位置が決まったらインパクトドライバー(電動ドリル)などを使って台枠の固定を行います。配管カバーを取り外し、左右をビス固定。左右4ヶ所、合計8ヶ所にビス固定穴が設けられていますが、内2ヶ所ずつ、合計4ヶ所をビス固定します。奥側の左右どちらかに転倒防止金具を取り付けます。

新しい食洗機に給排水及び電源を接続する

食洗機本体を設置場所の前まで移動させて給水・排水及び電源の接続を行います。ホースやコンセントコードの長さが足りない場合は、ビルトイン食洗機設置後に各配管の接続を行います。この場合、各種ホース・コードを手繰り寄せる必要があるので、手の届きやすいところに配置しておきます。

食洗機を台枠の上に取り付ける

ビルトイン食洗機を台枠の上に取り付けします。後部までスライドさせる際に排水ホースなどが後部固定金具に挟まれないように注意して押し込みます。定位置まで押し込めたら前面部を専用固定金具にてビス固定します。

蹴込み板を取り付ける

同梱の蹴込み板を高さに合わせてカッターナイフ等でカットします。前後出面を調整して取り付けます。

必要に応じてドアパネルを取り付ける

食洗機にドアパネルを取り付ける際はズレ防止のために両面テープを利用が有効です。電動工具ではなく手回しドライバーを使用するようにしてください。電動工具で締めると必要以上に締め付けられ、パネルを押さえる枠が破損する恐れがあります。ドア面材の下穴を開けるには電動工具を使用します。

試運転を行い正常に作動するかを確認する

試運転を行い、各接続（給水・排水）部から水漏れが起きていないか触ってチェック。漏水がなければ設置は完了となります。
念の為、2回ほど回しておきます。内部の排水部に臭気止めの水が溜まっている（封水）状態が正常です。
