トイレ（便器）の排水芯・排水高さを徹底解説

トイレ（便器）排水芯/排水高さ・室内寸法・座面高さを徹底解説

便器には、『床排水』と『壁排水』の2種類のタイプがあります。戸建てや、ほとんどのマンションは床排水タイプですが、マンションで便器の後側から壁との間に太い排水管がある場合は壁排水タイプです。リフォームの場合、現在設置されている便器の排水方式と同じ方式の便器をお選びください。

排水方式（排水芯）について
各排水芯(高さ)に対応した便器について
｢実際の寸法｣で排水芯･排水高さを確認する
｢便器の品番｣で排水芯･排水高さを確認する
必要なトイレ室内寸法について
座面までの高さについて

排水方式（排水芯）について

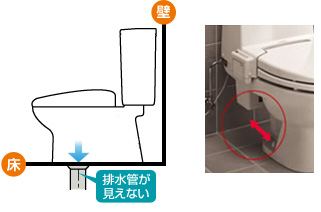

床排水

床排水のトイレは、一戸建てや多くのマンションで取り入れられています。
床排水は一般的な排水方式で、床に接続された排水管を通って水が流れます。排水管は便器の下にあるため、目では確認できません。

床排水の場合、便器後方の壁から排水管中心(排水芯)までの距離により、設置可能な機種が変わります。新築物件や1995年以降に建てられた物件の大半は、排水芯200mmタイプが設置可能です。これ以外の場合は、幅広い排水芯に対応できるリフォームタイプ（リモデル便器）を使用します。これにより、ほとんどの便器が床工事無しで取り替え可能です。（リフォーム＝リモデル＝リトイレ）

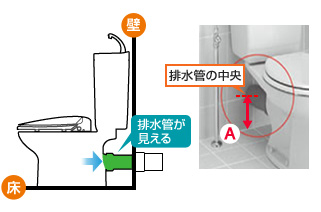

壁排水

壁排水のトイレは、一部のマンションや公団住宅で取り入れられています。
壁に接続された排水管を通って水が流れます。排水管が便器の後ろから壁に向かって接続されているので、目で確認できます。(便器の奥に太い排水管が出ています)

壁排水の場合、床から排水管中心までの高さ（図A）により、設置可能な機種が変わります。排水高さは、120mmタイプと155mmタイプの2種類があり、現在の新築では120mmで統一されていますが、取り替えの場合は現状と同タイプをお選びください。

各排水芯(高さ)に対応した便器について

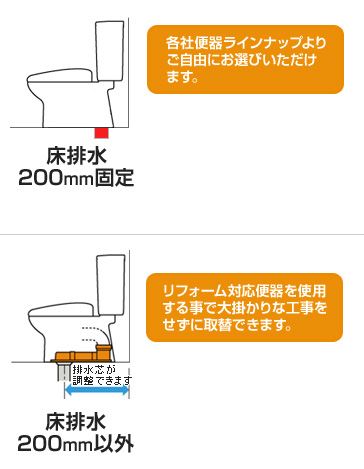

床排水

床排水 200mm固定

どのメーカーの便器でも自由に選ぶことができます。

メーカー各社で規格化されている寸法のため、TOTO、LIXIL（INAX）、パナソニック全ての便器に床排水200mm仕様があります(一部を除く)

メーカー各社の便器ラインナップはこちら >

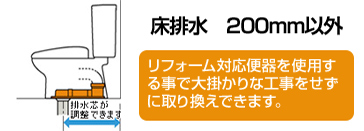

床排水 200mm以外

リフォーム対応便器を選べば大掛かりな工事をせずに取り替えできます。

排水芯が範囲内に含まれるリフォーム用便器からお選びください。(一部を除く)

対象商品

リフォーム(リモデル)排水仕様がある主な便器です。120mmも一部対応しています。

ピュアレストQR >/ EX > 305mm～540mm

GG(手洗いなし) > 120mm･264mm～499mm

GG-800(手洗いあり) > 305mm～540mm

ネオレストAS >/ RS > 120mm･305mm～435mm

ネオレストLS > 305mm～435mm

アメージュ便器 > 120mm･200mm～550mm

アメージュシャワートイレ > 120mm･200mm～550mm

プレアスLS > 120mm･250mm～500mm

サティスS > 120mm･200mm～450mm

サティスG > 120mm･225mm～410mm

サティスX > 120mm･200mm～450mm

NewアラウーノV > 120mm･305mm～470mm

アラウーノL150 > 120mm･305mm～470mm

アラウーノS160 > 120mm･305mm～470mm

（305mm～510mm対応のタイプもございます）

対応範囲より排水芯が大きい数字の場合は、便器を手前に出せば設置が可能です。
例：排水芯540mmのトイレにサティス（～450mm）を設置した場合、標準位置よりも90mm手前に出ます。

壁排水

壁排水 120mm

どのメーカーの便器でも自由に選ぶことができます。

メーカー各社で規格化されている寸法のため、TOTO、LIXIL（INAX）、パナソニック全ての便器に壁排水120mm仕様があります(一部を除く)

メーカー各社の便器ラインナップはこちら >

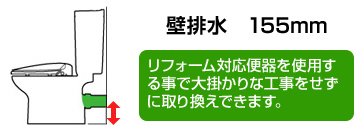

壁排水 155mm

リフォーム対応便器を選べば大掛かりな工事をせずに取り替えできます。

排水高さ155mmに対応しているリフォーム用便器からお選びください。

対象商品

壁排水155mm、排水仕様がある主な便器です。

※1

※1 専用の部材を使い、壁120mmの便器を便器をかさ上げるため、床から座面までの高さが標準より35mm高くなります。

排水芯・排水高さの確認方法

排水芯・排水高さの確認方法は｢実際の寸法｣又は｢便器の品番｣のいずれかより確認できます。当社で工事をご希望のお客様は、かんたん見積り依頼フォームよりトイレの写真をお送りいただければ、当社にて確認いたします！

かんたん見積り依頼フォームはこちら

｢実際の寸法｣で排水芯･排水高さを確認する

床排水

一戸建やマンションに多い排水方式です。上写真の｢A｣の距離が『排水芯』です。

※ ネジキャップは片側に各1つのタイプと2つのタイプがあります。2つの場合は大きい方のキャップでお計りください。

壁排水

マンション・公団住宅等に多い排水方式です。上写真の「A」の高さが『排水高さ』です。

※ 排水管の中央から床までの高さをお計りください。

※ ｢A｣の高さが100mmの場合は、壁排水120mmタイプの便器を設置可能ですが、標準設置位置より手前にでます。

詳しくはこちら

｢便器の品番｣で排水芯･排水高さを確認する

ご使用中の便器の品番から排水芯を確認するのが、最も確実な方法です。通常は左図のように便器側面の床付近にシール又は印字があり、便器の品番が記載されています。
品番は基本的に「C」から始まる場合が多いですが、メーカーや機種によっては、「B」「D」「G」やその他の文字から始まる品番もございます。

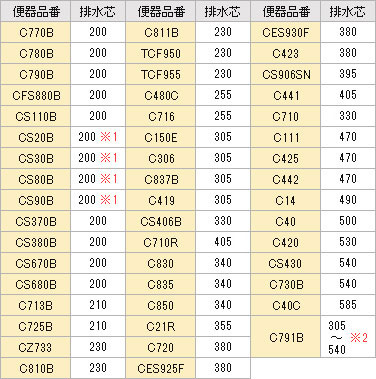

TOTO 床排水便器の排水芯一覧

便器品番	排水芯	便器品番	排水芯
CS20	200mm※	CZ733	230mm
CS30	200mm※	C830	340mm
CS50	200mm※	C850	340mm
CS110B	200mm※	C720	380mm
CS200B	200mm※	C710R C710RS	330mm/ 405mm
CS260B	200mm※	C710R C710RS	330mm/ 405mm
CS350	200mm	C420	530mm
CS380B	200mm	CZ440	530mm
CS680B	200mm	CS430	540mm
C725B	210mm	C730B	540mm

1995年以降に設置されたトイレは、当時から主流であった排水芯200mm固定式が設置されているケースが多くなっています。また、1995年以前に設置されたトイレは、排水管のサイズがさまざまで、排水芯もいろいろなパターンがあります。

※リモデル便器の品揃えがあります。リフォームで設置したトイレの場合はお見積りの際にお問合せください

排水芯を確認する (TOTOサイト)

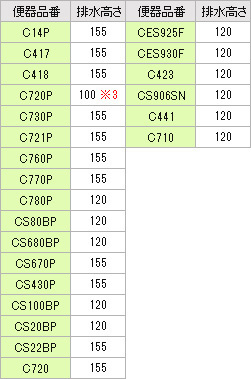

TOTO 壁排水便器の排水芯一覧

便器品番	排水高さ	便器品番	排水高さ
C406P	100mm	CS978BP	120mm
CS406BP	100mm	CZ180BP	120mm
C720P	100mm	CZ725P	120mm
C780P	120mm	C14P	155mm
CS220BP	120mm	C417	155mm
CS280BP	120mm	C418	155mm
CS320BP	120mm	C721P	155mm
CS365BP	120mm	C730BP	155mm
CS380BP	120mm	C730P	155mm
CS950BP	120mm	C770P	155mm

壁排水のトイレは排水の高さの違いにより、100mm、120mm、155mm※の3種類があります。
現在100mmの便器が設置されている場合、壁排水120mmタイプの便器で対応可能ですが、標準位置よりも手前に出る設置となります。

※接続している排水管の形状と方向によって、排水芯高さが148mmに対応するものがあります

排水高さを確認する (TOTOサイト)

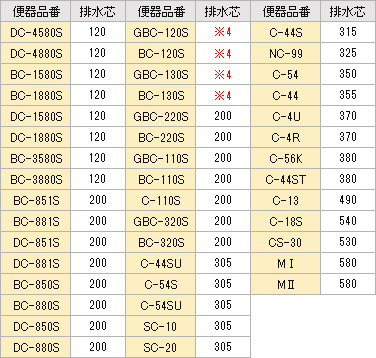

LIXIL(INAX) 床排水便器の排水芯一覧

便器品番	排水芯	便器品番	排水芯
BC-1880S	120mm	C-54SU	305mm
DC-1880S	120mm	SC-20	305mm
DC-3880S	120mm	C-20S	310mm
DC-4880S	120mm	NC-99SU	325mm
BC-120S	200mm※	C-44ST	380mm
BC-130S	200mm※	C-13	490mm
BC-160S	200mm	C-18HC	530mm
BC-170S	200mm	SC-30	530mm
BC-270S	200mm	C-18S	530mm/ 540mm
C-44SU	305mm	C-18S	530mm/ 540mm

※便器内部の部品(床フランジ)の設置向きを変えることで、排水芯200mmと120mmの両方に対応する便器です。いずれの排水芯で設置されているかを外見から判断することはできません。最新の便器にも、排水芯200mmと120mm両方に対応している便器がありますので、お見積りの際にお問合せください

排水芯を確認する (LIXILサイト)

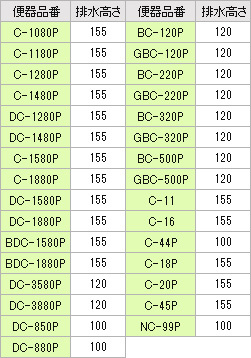

LIXIL(INAX) 壁排水便器の排水芯一覧

便器品番	排水高さ	便器品番	排水高さ
C-44P	100mm	BC-110PTU	155mm
DC-880P	100mm	BC-181P	155mm
NC-99PU	100mm	BC-1880P	155mm
BC-120PU	120mm	C-11R	155mm
BC-220PU	120mm	C-18PU	155mm
BC-260P	120mm	C-180P	155mm
BC-270P	120mm	C-20P	155mm
BC-320PU	120mm	C-45PU	155mm
DC-3880P	120mm	DC-3890P	155mm
BC-110PU	155mm	GBC-360PU	155mm

排水高さを確認する (LIXILサイト)

必要なトイレ室内寸法について

便器の先端から壁までの寸法(a)は400mm以上をおすすめします。(b寸法が1200mm以上あれば、基本的に400mm以上確保できます)
400mm以下で設置した場合、足元のスペースが狭く、立ち上がる際に窮屈になる場合があります。また、オート洗浄やオート便ふた開閉機能付きの便座の場合、正しく作動しない場合がございます。

床排水便器の奥行

ピュアレストQR >/ EX > 760mm
GG(手洗いなし) > 730mm
GG-800(手洗いあり) > 771mm
ネオレストLS >735mm
ネオレストAS > 702mm
ネオレストRS > 700mm

アメージュ便器 > 760mm
アメージュシャワートイレ > 760mm
プレアスLS > 720mm
サティスS > 650mm
サティスG > 720mm
サティスX > 790mm

NewアラウーノV > 720mm
アラウーノL150 > 720mm
アラウーノS160 > 720mm

奥行寸法は排水バリエーションにより異なる場合があります。
寸法はカタログ値の為、既設の排水位置がメーカー指定位置とずれている場合は多少前にでる場合があります。

壁排水便器の奥行

ピュアレストEX > 793mm
ピュアレストMR > 793mm
GG(手洗いなし) > 730mm
GG-800(手洗いあり) > 771mm
ネオレストLS >735mm
ネオレストAS > 767mm
ネオレストRS > 765mm

アメージュ便器 > 790mm
アメージュシャワートイレ > 790mm
プレアスLS > 790mm
サティスS > 750mm
サティスG > 740mm
サティスX > 810mm

NewアラウーノV > 730mm
アラウーノL150 > 730mm
アラウーノS160 > 730mm

壁排水便器は、排水管と接続するのに距離が必要なため、同じ便器でも床排水よりも手前に出る場合があります。また、下の図のように既設の排水形状によって、カタログ値よりも手前に出る場合があります。

ストレートの場合

壁際でカットしアキレスジョイントで施工できるため比較的カタログ値に近い寸法で収まります。
(高さ100mmを除く)

高さ100mmの場合

120mmにアキレスジョイントを使用して偏心するため必ず手前に出ます。
(目安は50mm～70mm)

壁フランジの場合

壁フランジ部分はカットできないため、カタログ寸法より手前に出る場合があります。
(目安は10mm～20mm)

横抜きの場合

上のストレートでは壁の中にある横の管が露出していますので、カタログ値より手前に出る場合があります
(目安：20mm～50mm)

座面までの高さについて

床から座面までの高さは、1970年～1993年ごろまでは350mm～360mm、1994年～2002年ごろまでは360mm～370mmが主流でしたが、現行の最新機種では380mm～385mmを採用しております。このため、便器を交換しますと座面が高くなる場合があります。
これはメーカー各社が日本人の平均身長の伸びに合わせたのと、高齢者や腰の悪い方には、座面が高い方が、ひざを無理に曲げずに腰がかけられ、立ち座りの負担も軽減されるためです。
